Výrobní číso: WNK41636HNTKF0316
TECHNICKÁ SPECIFIKACE:
PROVOZNÍ ROZMĚRY A HMOTNOSTI
Délka/šířka/výška [mm] 5 890/2 500/2 520
Hmotnost [kg] 11 000
Maximální paletovací výška [mm] 8 750
Maximální nosnost [kg] 5 500
Maximální nosnost při max. dosahu dopředu [kg] 2 200
Maximální dopředný dosah [mm] 4 790
RÁM A KINEMATIKA
masivní, odolný rám s průřezem tvaru U, který zabraňuje krutu; tloušťka konstrukčních plechů 20 mm; boční vedení ramene výložníku ve spodních polohách pro eliminaci bočně působících sil na nářadí - tím je výrazně omezeno namáhání hlavního čepu; průměr hlavního čepu 75 mm pro ta největší zatížení; teleskop výložníku veden 13 kluznými elementy, jež jsou umístěny pro snadné nastavení vůlí; všechny hydraulické válce vybaveny odpružením dorazu pro ochranu rámu a komfort obsluhy
PŘEVODOVKA A MOTOR
unikátní plynulá, zesílená hydrostatická převodovka ECOSPEED PRO od firmy Walterscheid; plynulá změna rychlosti od 0 do 40 km/hod. bez řazení rychlostí; hlavní čerpadlo Danfoss;

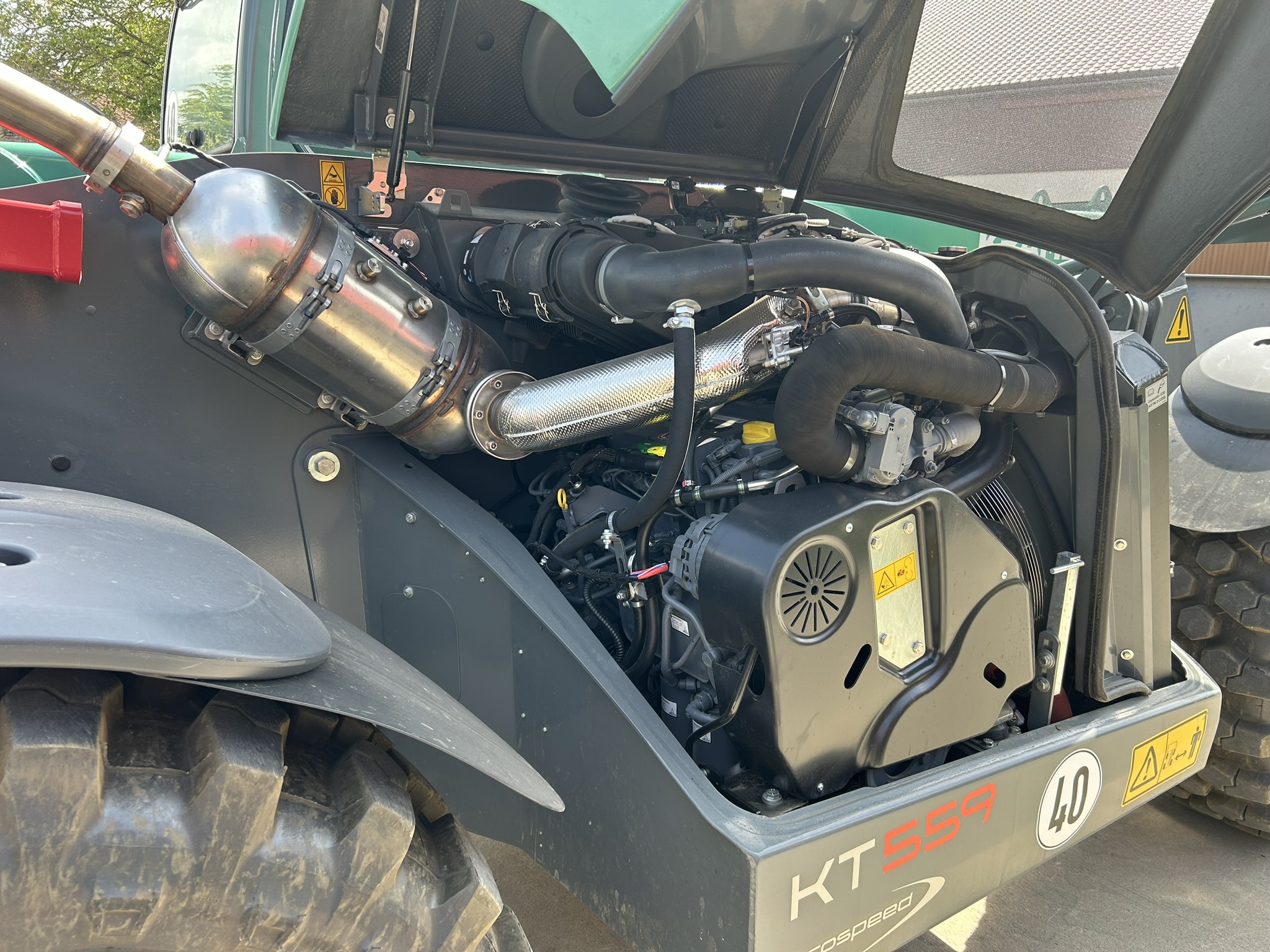

motor Deutz 4.1L o výkonu 115 kW (156 k) a točivém momentu 609 Nm při 1600 ot./min.; systém řešení spalin systémem SCR + DPF + DOC; SMART DRIVING - automatické snižování otáček při dosažení maximální rychlosti; reverzace chodu ventilátoru chladiče; palivová nádrž 180 l; nádrž DEF 13 l
PODVOZEK, ŘÍZENÍ A BRZDY
2x vysokopevnostní náprava se statickou nosností 27 300 kg a dynamickou nosností 11 500 kg; spínatelná uzávěrka diferenciálu přední nápravy s plným efektem sepnutí (50:50); čtyři režimy řízení: řízení všemi 4 koly, řízení pouze přední nápravou, krabí chod a manuální krabí chod; automatická synchronizace kol
brzdy umístěny v nápravách - mokré, lamelové; automatická parkovací brzda;
KABINA

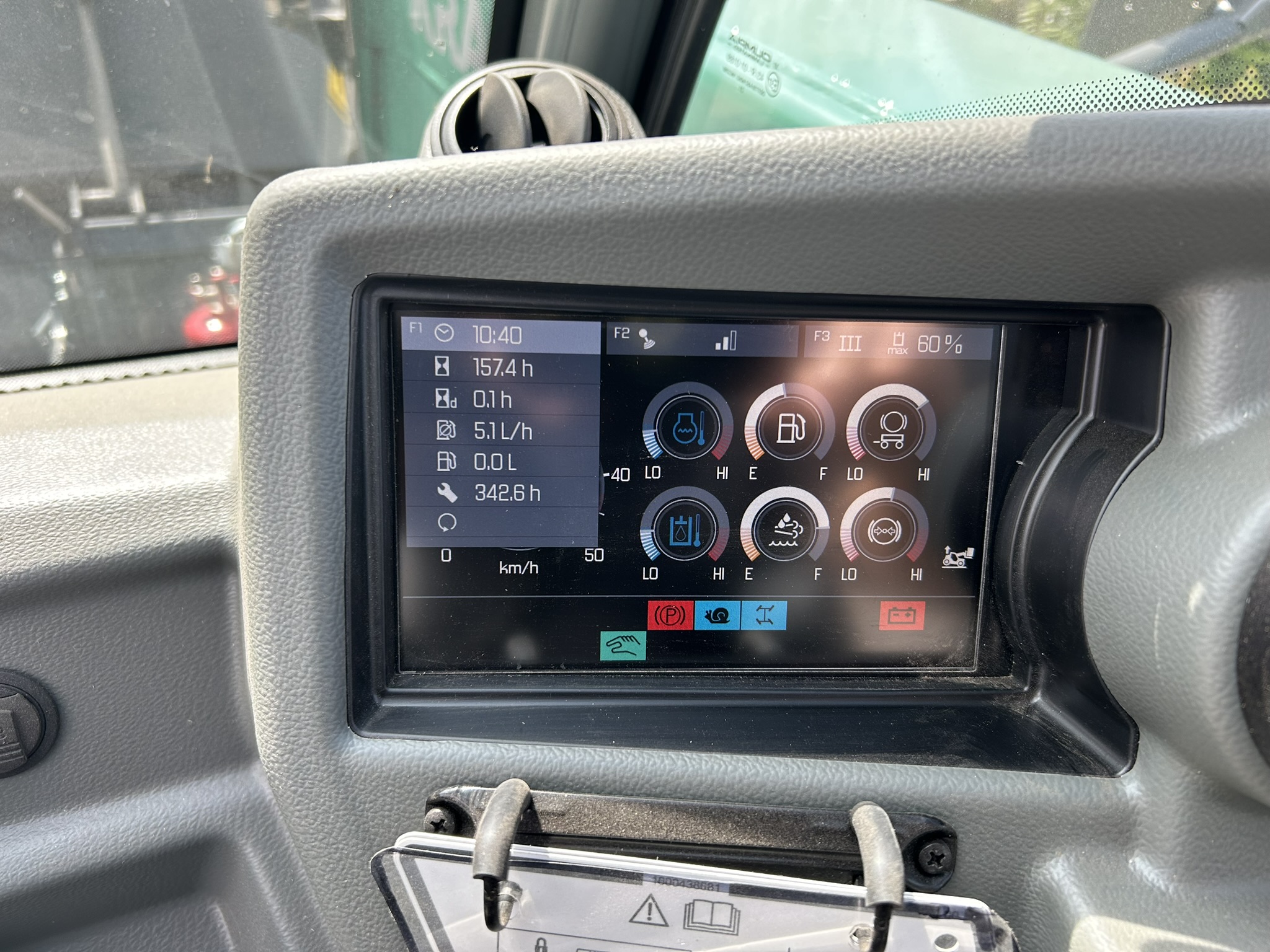

komfortní, odpružená kabina ROPS/FOPS, odhlučněná, odizolovaná pružnými elementy, s viditelností v úhlu 360°; akustický a světelný indikátor zatížení výložníku; reverzace směru jízdy umístěna na joysticku; veškeré ukazatele umístěny v multifukčním displeji o uhlopříčce 18 cm, nastavitelná citlivost pracovní hydrauliky ve třech úrovních; nedělené panoramatické čelní okno s vynikajícím výhledem
PROSTŘEDÍ OBSLUHY

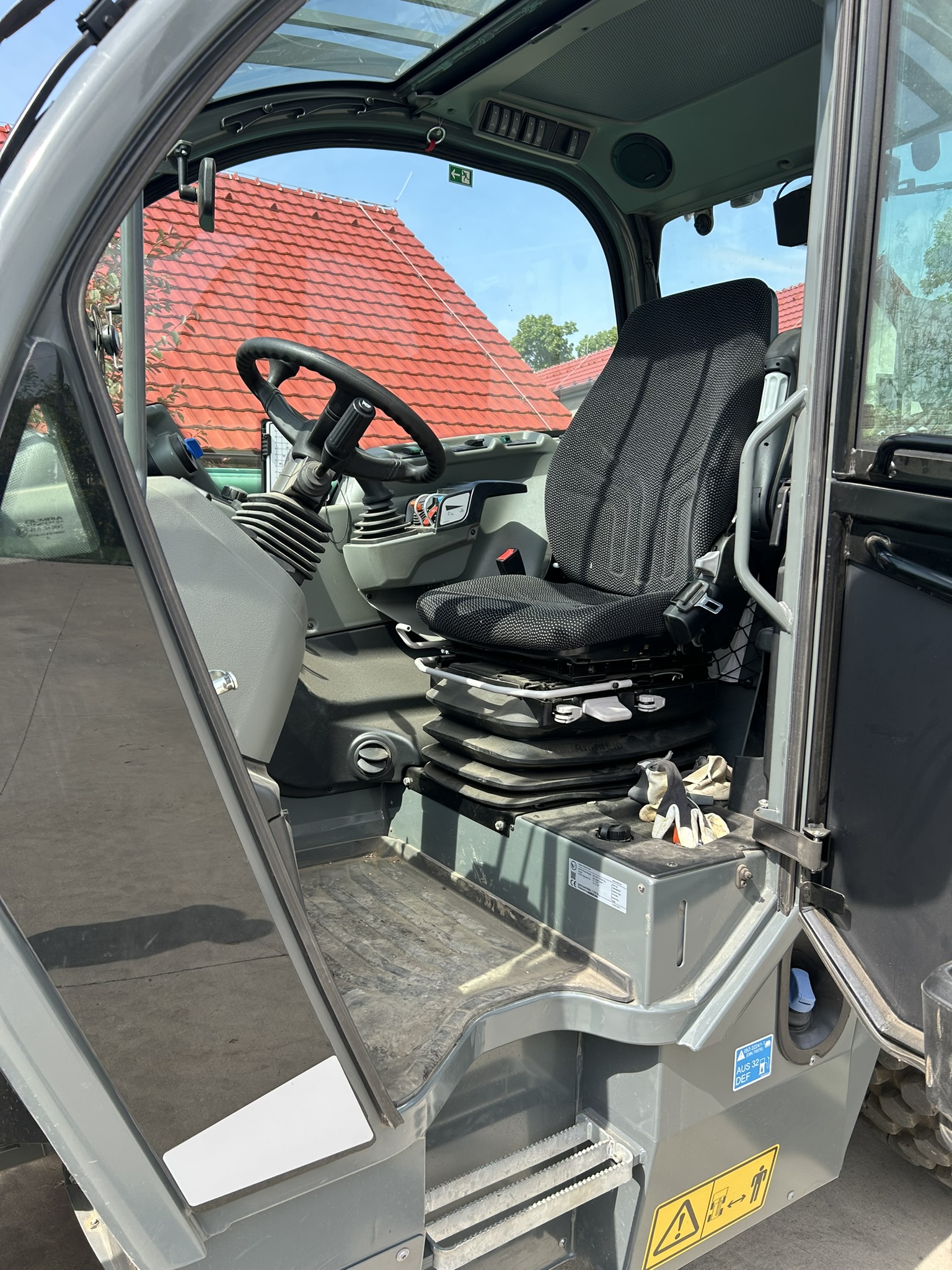

klimatizace; systém topení s 8 výdechy; komfortní, vzduchem odpružené sedadlo Grammer, výškové nastavení, nastavení vpřed/vzad, nastavitelný sklon zádové opěrky atd.; nastavitelný volant ve dvou osách; rádio s MP3 a Bluetooth handsfree; loketní opěrka i vlevo
ergonomický multifunkční joystick integrovaný na sedadle obsluhy; vnitřní zpětné zrcátko + komfortní držák telefonu; zadní kamera - zobrazení v multifunkčním displeji
OSVĚTLENÍ
zákonné osvětlení; kompletní 360° LED osvětlení pro dokonalý přehled: 2x vpředu, 1x vzadu, 1x doleva, 1x vpravo, 2x na rameni výložníku, 1x couvací - celkem 8 pracovních světlometů
HYDRAULICKÝ SYSTÉM
výkonná pracovní hydraulika poháněná axiálním pístových čerpadlem Rexroth Bosch s variabilním průtokem až 187 l/min. při tlaku 260 bar; technologie Load Sensing; rozvaděče a vedení Bucher Hydraulics; odpružení ramene výložníku pro komfort a ochranu podvozku; potenciometr pro nastavení průtoku 3. hydraulického okruhu (zametač, mulčovač, atd); ochranná clona hlavního rozvaděče;
RYCHLOUPÍNACÍ SYSTÉM

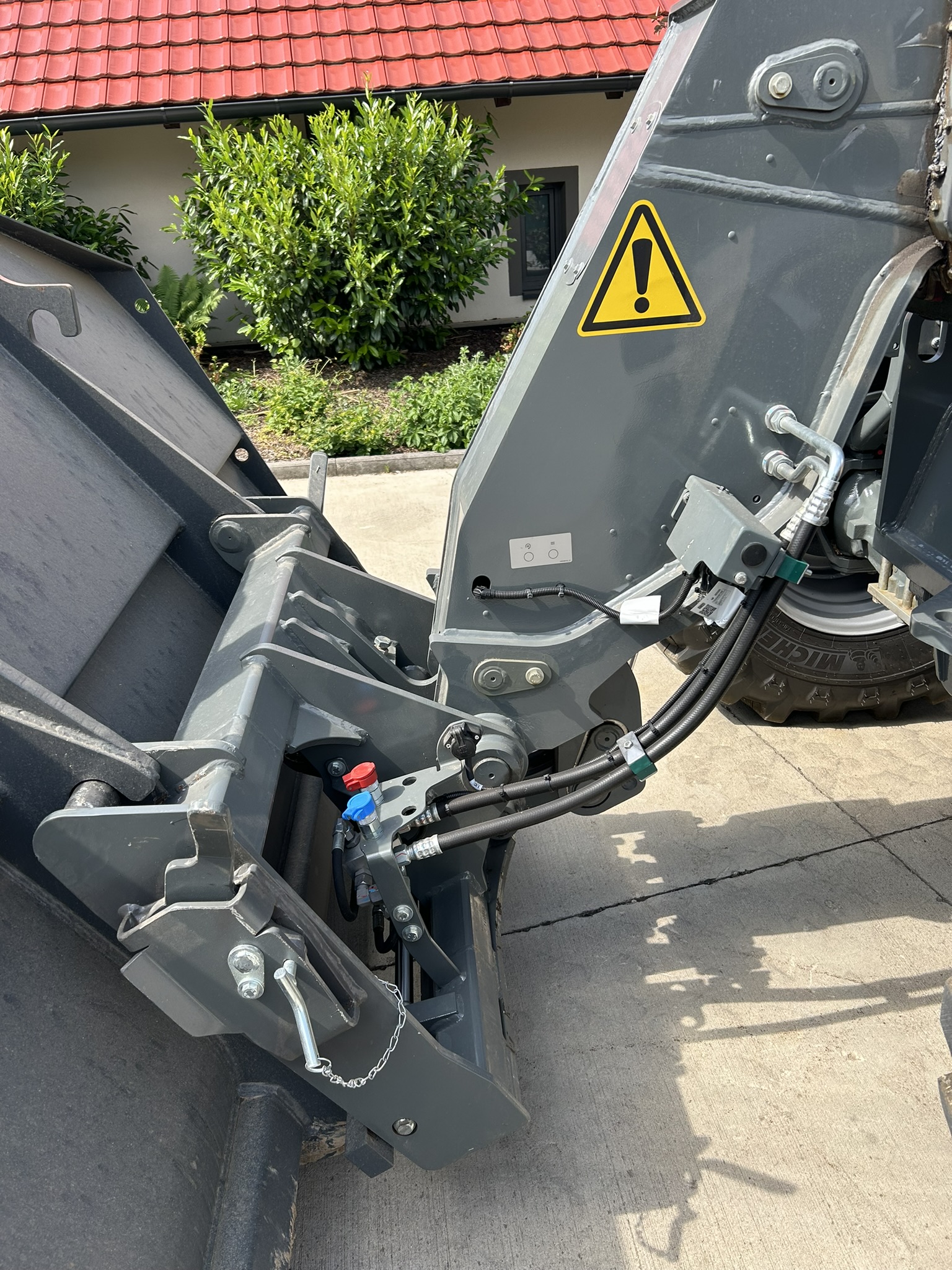

hydraulické jištění nářadí z pohodlí kabiny; systém JCB "Q-fit"; nahrazení závěsu Kramer jiným systémem jištění; plná záruka v případě závady zachována
AGREGACE S PŘÍVĚSY
Systém dvouhadicových vzduchových brzd umožňuje tažení přívěsů o hmotnosti až 20 t, včetně automatického závěsu a zadní kamery se zobrazením v multifunkčním displeji; přihlášení jako T1;
+ hydraulický okruh sklápění vleku
ASISTENT OVLÁDÁNÍ TELESKOPU
SMART HANDLING - inteligentní pomocník pro dokonalé ovládání teleskopu výložníku. Systém má tři režimy nastavení:
Režim "Lopata": při spouštění výložníku se vysunutý teleskop automaticky vrátí do základní polohy, tedy manipulátor vjíždí do materiálu vždy se zkráceným ramenem - komfort a ochrana pístnice teleskopu;
Režim "Stohování": při zdvihu a poklesu ramene se teleskop automaticky vysouvá a zasouvá - výsledkem je vertikální zdvih v celém rozsahu zdvihu bez nutnosti manuálního ovládání teleskopu - dokonalé při stohování balíků;
Režim "Manuál": systém nijak nezasahuje a ovládání je čistě na obsluze
DALŠÍ VÝBAVA
integrovaný maják; technický průkaz pro provoz na pozemních komunikacích; automatický bateriový vypínač; stěrka teleskopu proti vnikání nečistot; dělené dveře s aretací ve 180°; dvě uzamykatelné schránky o objemu 2x 22 l, umístěné na protizávaží; návod k obsluze; katalog náhradních dílů; telematický systém EquipCare na 36 měsíců; sdružené mazací body výložníku
VÝBAVA:
Základní výbava:
- ROPS/FOPS, zvukotěsná, odolná proti vibracím, komfortní kabina s viditelností 360°
- Přední a zadní stěrač, přední dělený
- Spínač osvětlení na dveřích
- Levé okno otevíratelné s možností aretace ve 180°
- Výklopné zadní okno
- Nastavitelný sloupek řízení ve dvou osách
- Indikátor zatížení ramene se zvukovou a světlenou signalizací
- Podsvícený multifunkční joystick s integrovaným voličem směru jízdy (možno až 13 funkcí)
- Barevně odlišená tlačítka pro ovládání hydrauliky, elektrického vybavení a bezpečnostních prvků
- Topení s 3stupňovým ventilátorem, 6 kabinových a 2 rozmrazovací průduchy, prachový filtr
- 12 V zásuvka
- Úložné prostory a přihrádky, držák na nápoje, sluneční clona, háček na kabát
- 1x přední a 1x zadní pracovní světlomet
- Automatický bateriový vypínač
- Axiální pístové čerpadlo pracovní hydrauliky s funkcí "Load Sensing"
- 3. hydraulický okruh a ovládání teleskopu výložníku na joysticku, proporcionálně ovládané
- Možnost trvalého průtoku 3. hydraulického okruhu pro pohon aktivního nářadí
- Potenciometr nastavení množství průtoku oleje 3. hydraulického okruhu
- Asistent ovládání teleskopu výložníku "Smart Handling" se třemi režimy (manuál, lopata a paletizační vidle) pro snížení únavy opakujících se cyklech nakládky

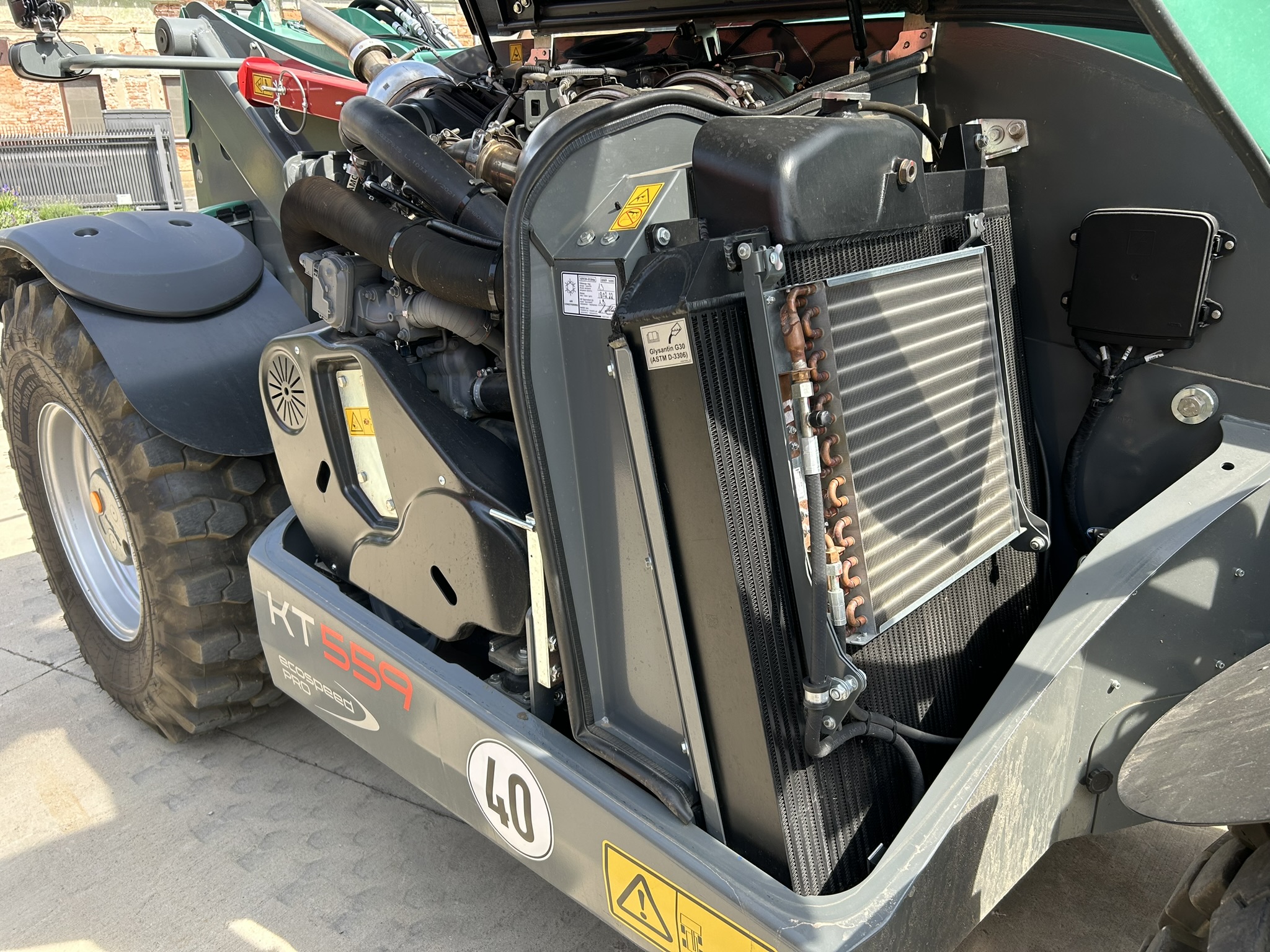

- Kombinovaný chladič pro chlazení motoru a oleje hydrauliky
- Velký úhel otevírání kapoty, vodoznaky stavu oleje a chladící kapaliny
- Axiální pístové čerpadlo s elektronickým systémem řízení pro maximální výkonnost
- Nápravy o vysoké nosnosti Carraro s vnitřní lamelovou brzdou
- Rám vysoce odolný proti zkrutu díky průřezu ve tvaru písmene U s bočním vedením pro odvádění bočních sil působících na rameno výložníku
- 2 uzamykatelné schránky nad protizávažím o objemu 22 litrů
- Rameno teleskopu vymezeno vůči uložení 13 kluznými elementy - nastavitelné pro eliminaci vůlí
- Odpružené dorazy v krajních polohách pohybu ramene a výsuvu teleskopu výložníku
- Návod k obsluze, servisní knížka, katalog náhradních dílů
Nadstandardní výbava
M_BELEUC_028 Kompletní sada LED pracovních světlometů 360°
M_KABAUS_061 Vnitřní zpětné zrcátko + komfortní držák telefonu
M_KABAUS_053 Zadní kamera - zobrazení v multifunkčním displeji
M_ZUAUSR_123
M_TUEVAB_013/027
M_ZUAUSR_119 Systém 2hadicových vzduchových brzd (na 20 t přívěsy), včetně automatického závěsu, včetně kamery se zobrazením v multifunkčním displeji a 7 pólové zásuvky - přihlášení jako T1
M_ZUAUSR_338 Plazivé rychlosti a ruční plyn pro práci s aktivním nářadím
M_ZUAUSR_143 Předehřev motoru, paliva a hydraulického oleje - 220 V
M_AUFANB_008 Hydraulické jištění nářadí, systém JCB "Q-fit"
M_HYANBA_144
M_ELAUSR_002 Programovatelná paměť pozice nářadí, včetně funkce vyklepávání lopaty a přední 4pólové zásuvky
M_FZSZUB_042 Mechanické uzamykání výkyvu zadní nápravy kolíkem

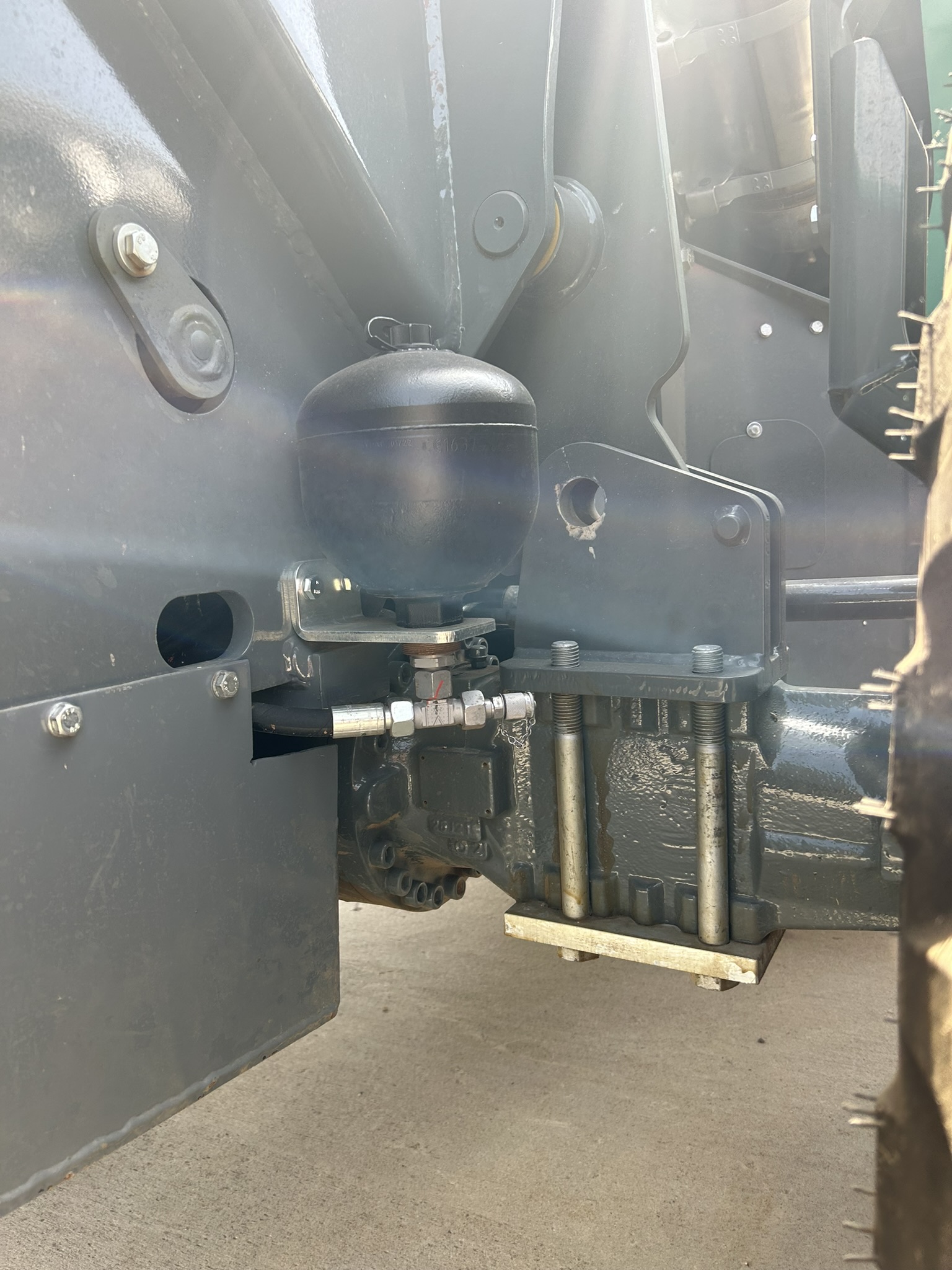

M_HYANBA_122 Hydraulické vyrovnávání přední nápravy + okruh sklápění vleku
M_FZSZUB_028

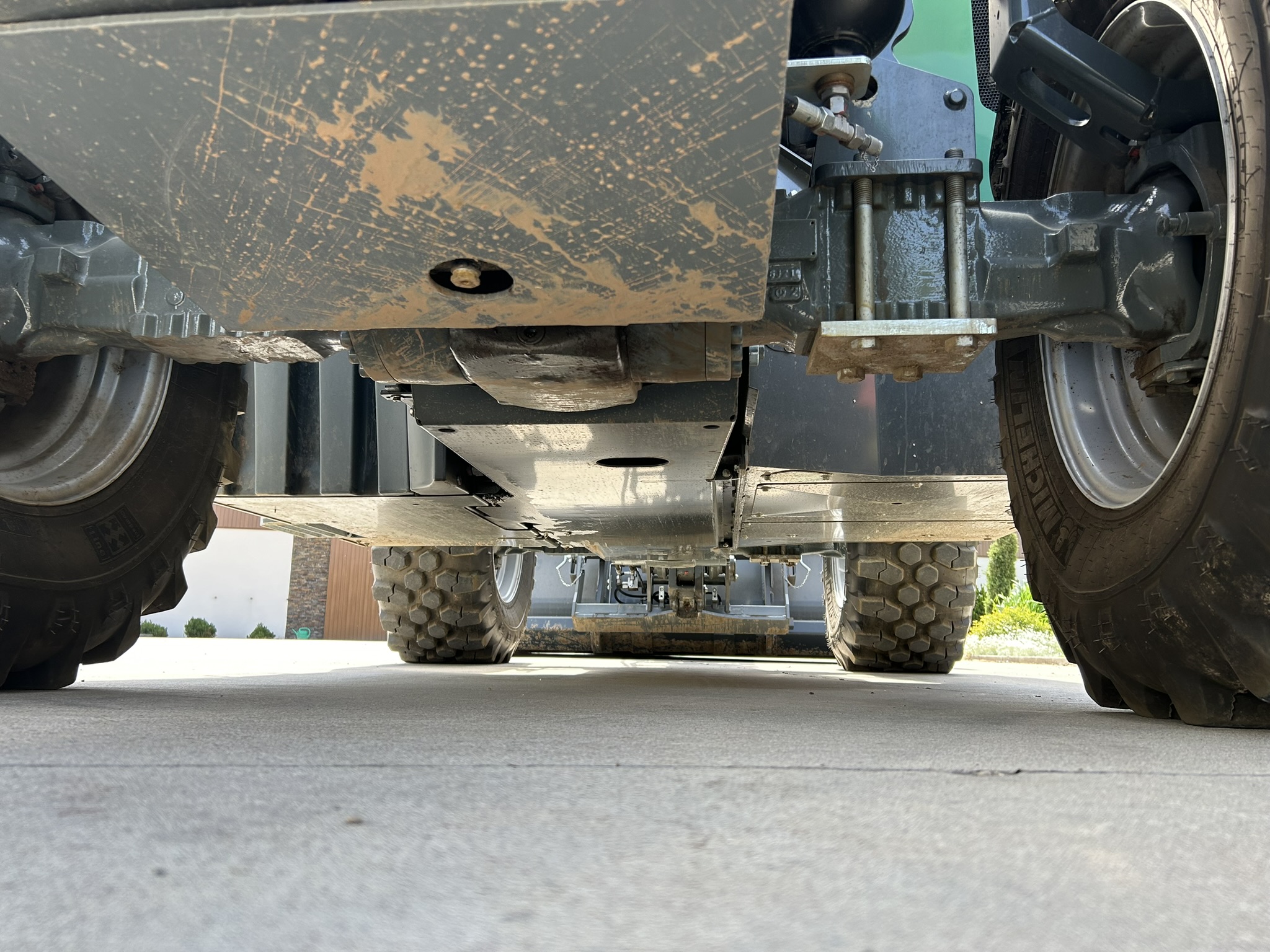

M_FZSZUB_029 Kompletní zakrytování podvozku proti mechanickému poškození včetně ochranné clony hlavního rozvaděče

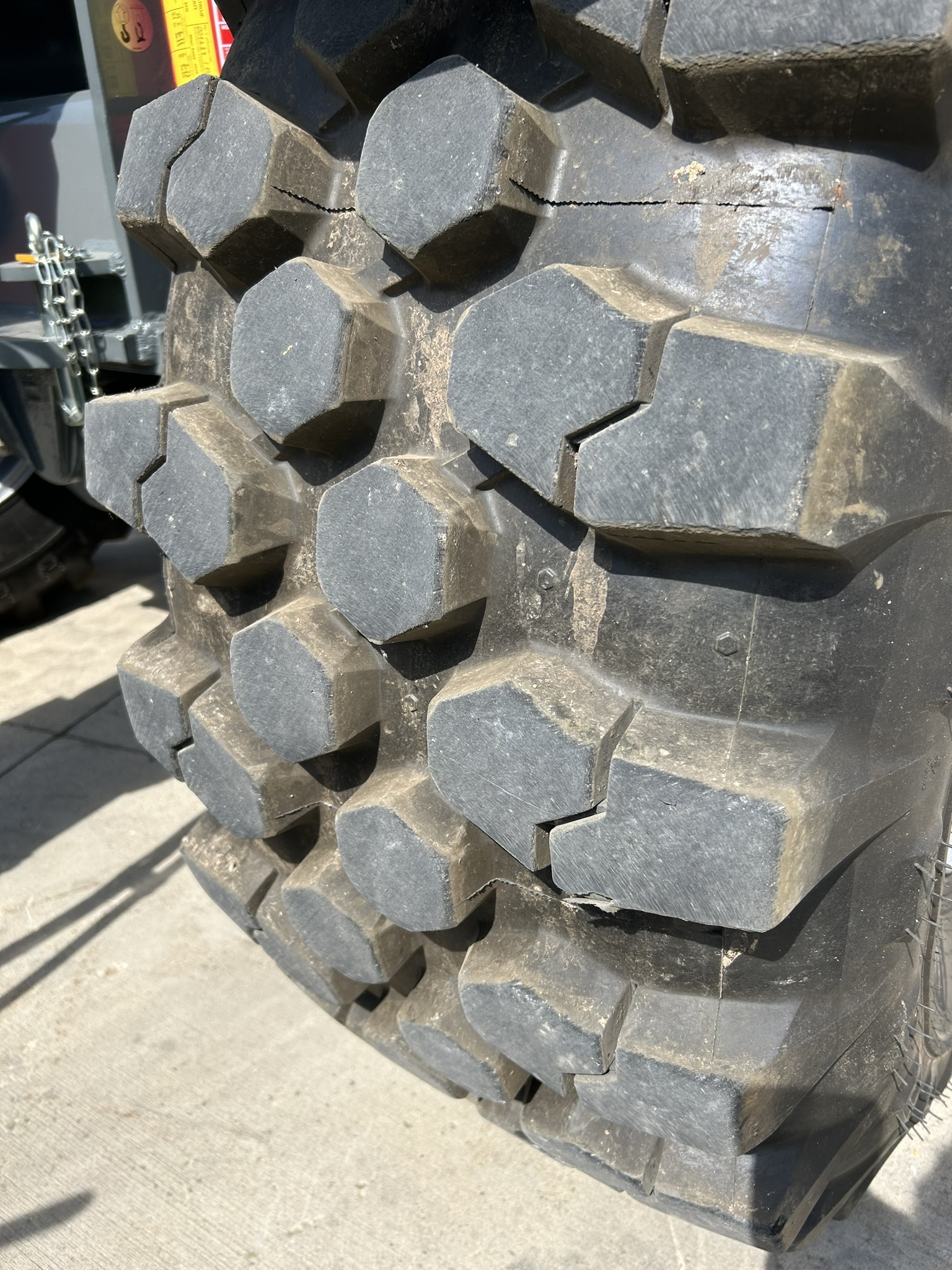

M_FOBEWG_274 Michelin Bibload 500/70 R24 - univerzální špalky se záběrem do obou stran
– stav vzorku 99 %, bez poškození vzorku i boků
Nářadí

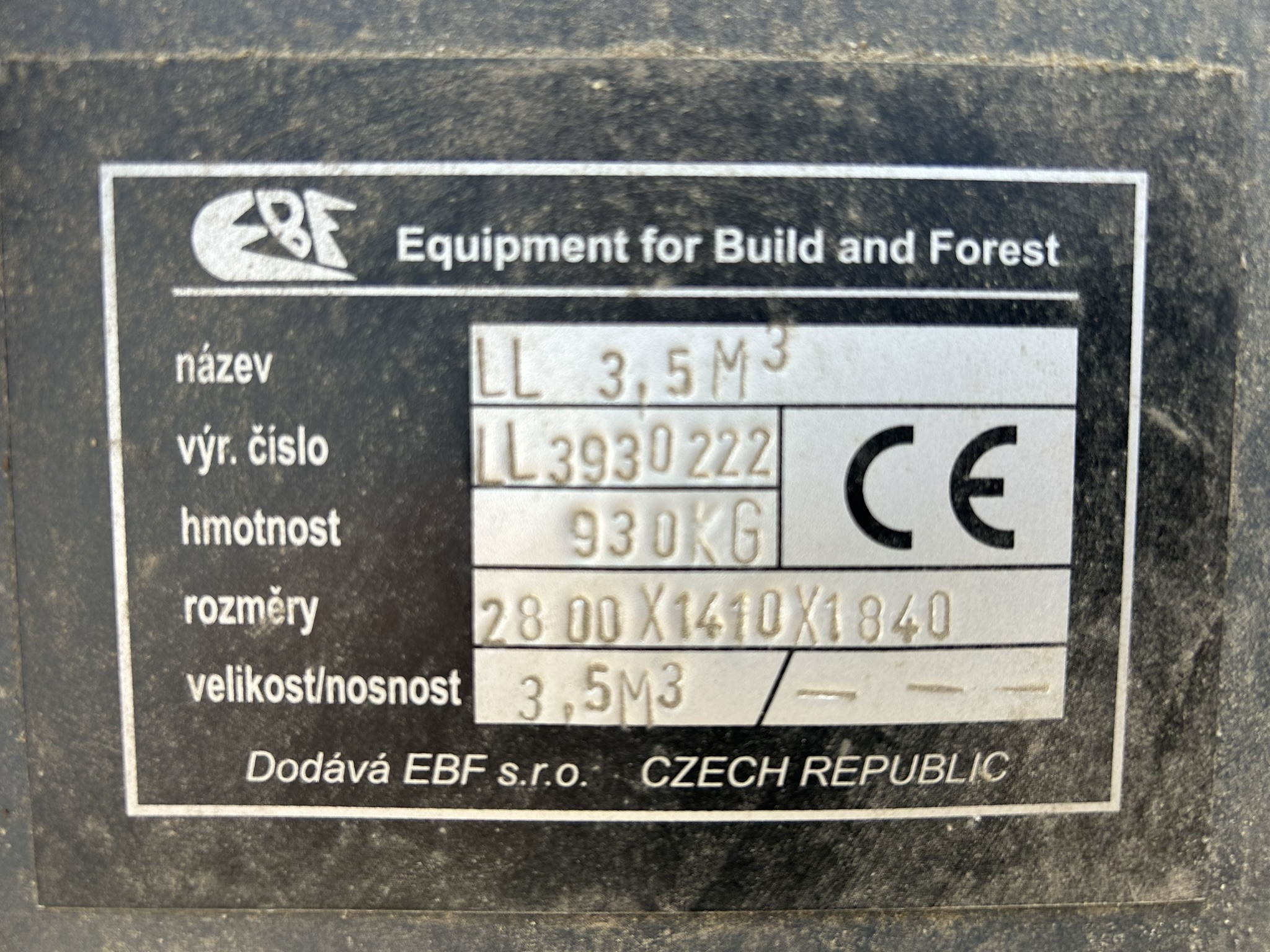

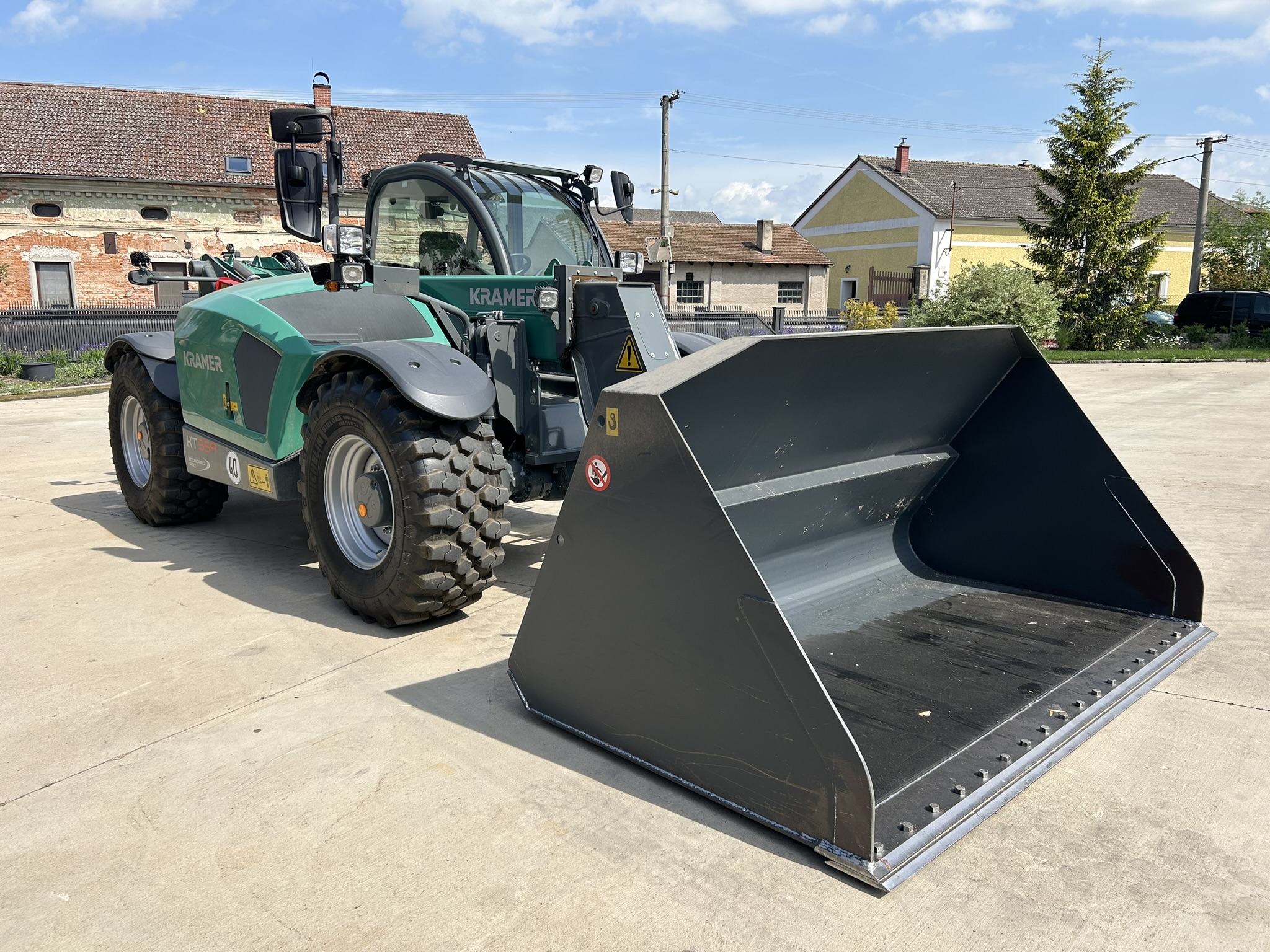

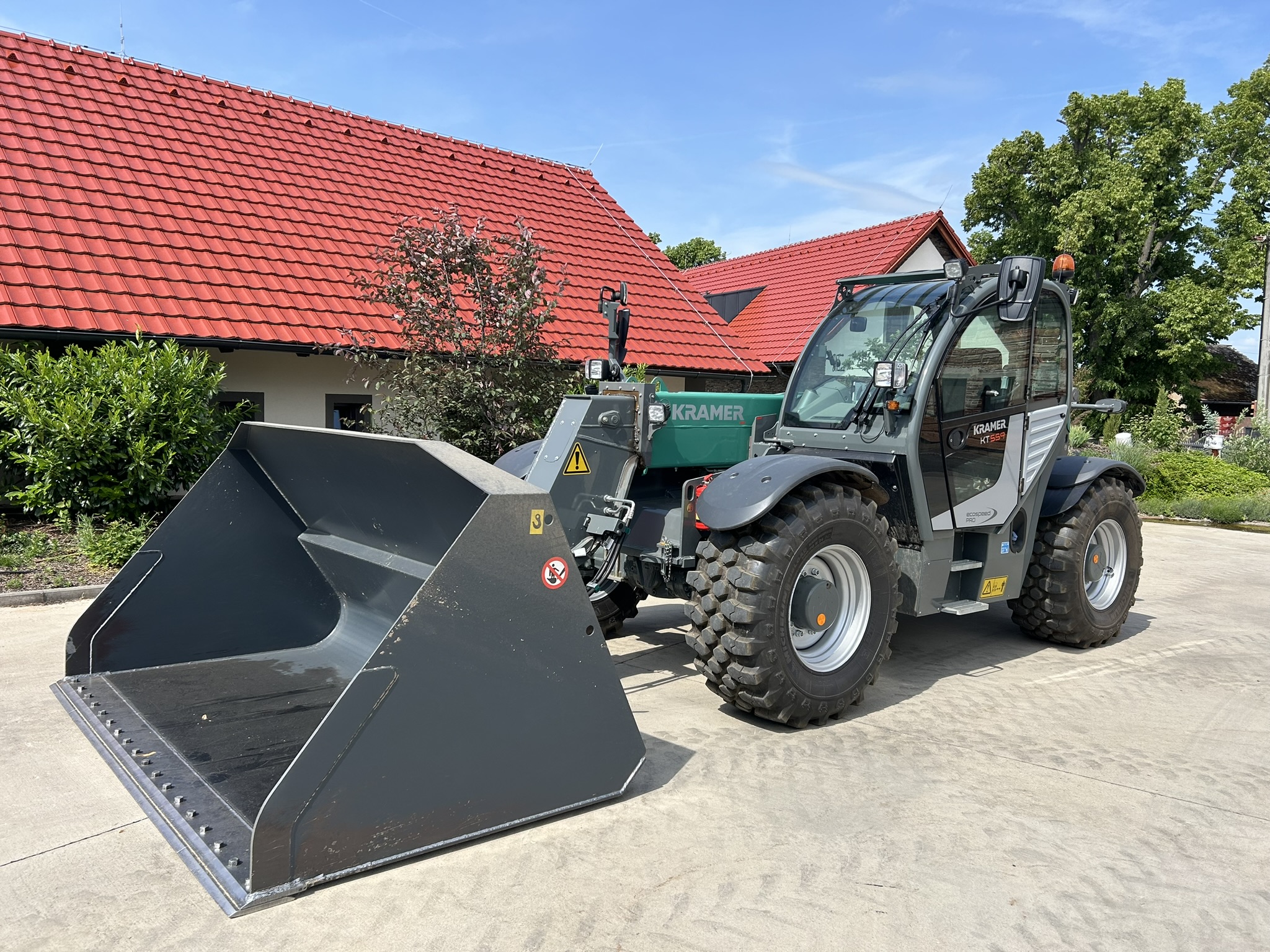

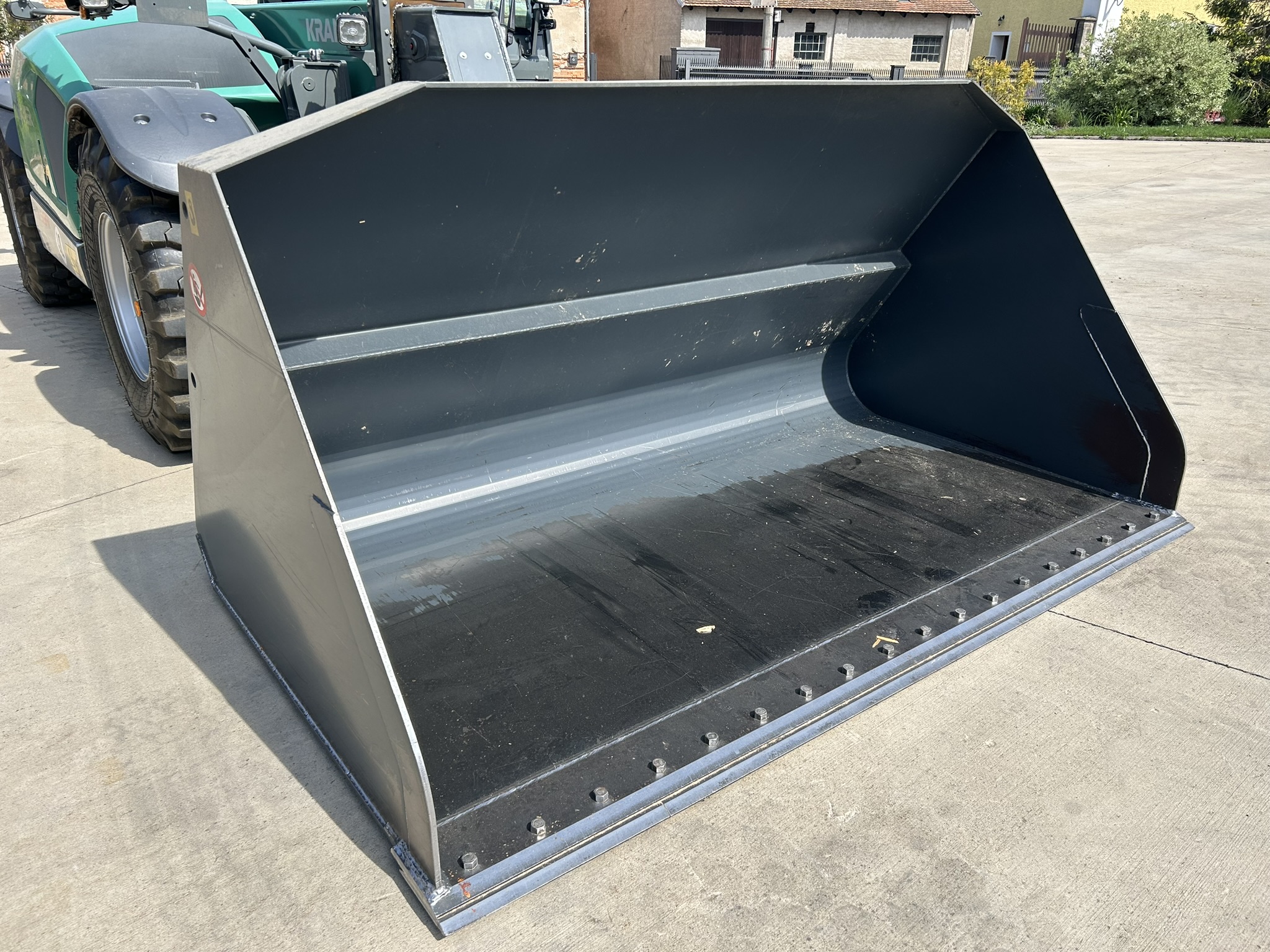

E_BF2800/4CZ Velkoobjemová lopata s hladkým břitem – objem 3,5m3, šířka lopaty 2 800 mm
Přídavný otočný šroubovací sekční břit z hardoxové oceli – upínač JCB „Q-fit“
